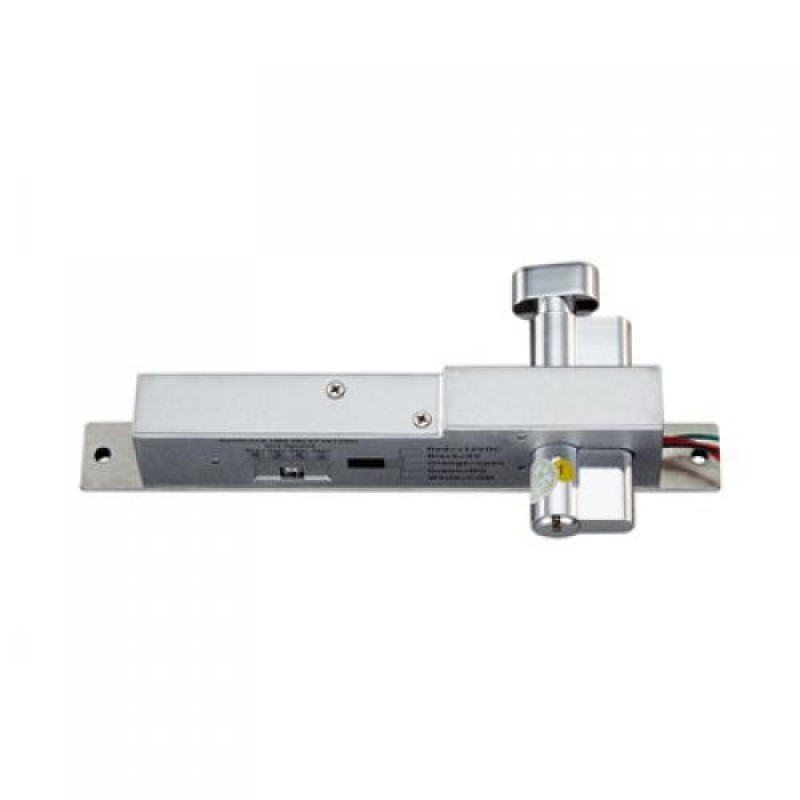

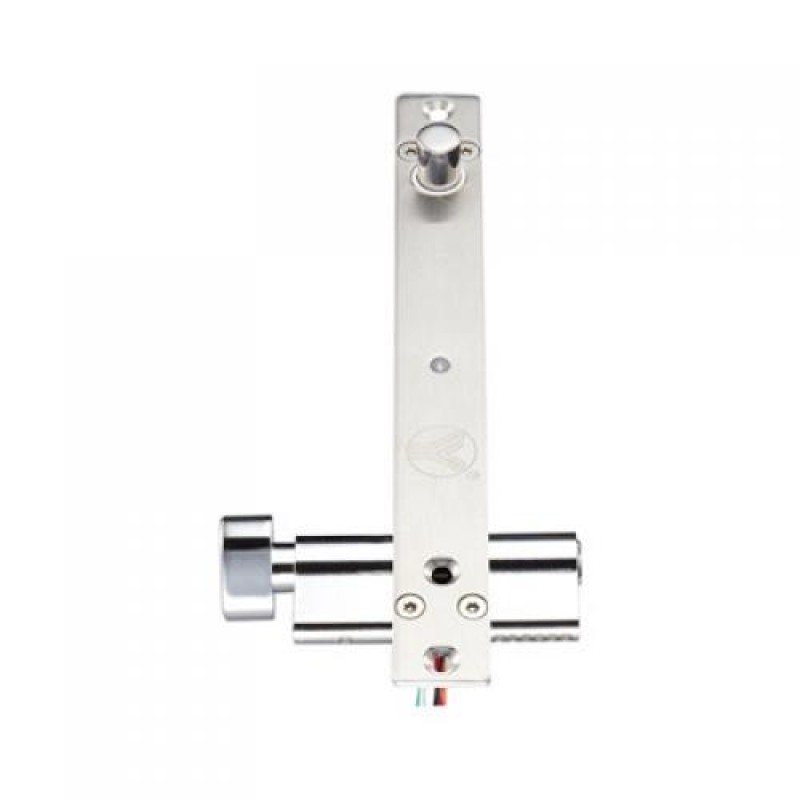

Ригельний замок YLI Electronic YB-500C(LED) врізний

Опис ригельний замок YLI Electronic YB-500C(LED) врізний

YB-500C LED– врізний електроригельний замок для контролю доступу. Електроригельний замок призначений для внутрішньої установки як у дверну коробку (раму), так і самі двері. Підходить для металевих, пластикових, металопластикових, дерев'яних та скляних дверей. Оснащений вбудованим таймером затримки закривання 0 | 3 | 6 | чи 9 сек. (перемикається перемичками на замку). Електроригельний замок– пристрій для замикання дверей, керування яким відбувається за допомогою ел. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входить у частину у відповідь.

Як працює електроригельний замок YLI Electronic YB-500C(LED)

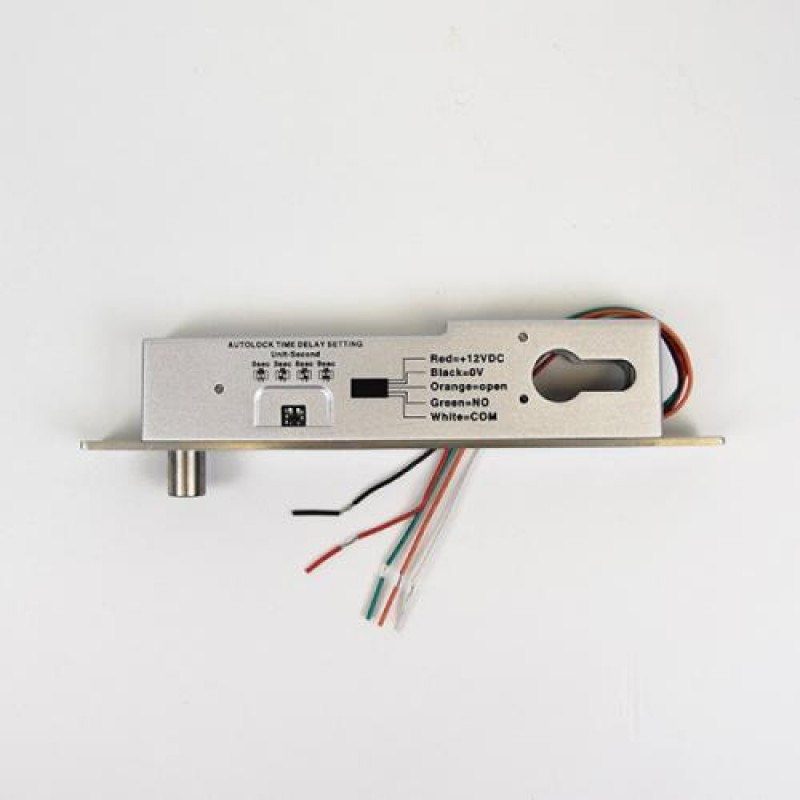

Під час закриття дверей вбудований у замок геркон реагує на магніт у планці у відповідь і замикає контакт соленоїда, що висуває ригель. У разі вимкнення електроживлення замок знаходиться у закритому стані (ригель висунутий). Відкривається замок керуючим контактом (помаранчевий провід). В автоматизованих системах контролю та управління доступом (СКУД) в офісах, бізнес-центрах, магазинах та будь-яких інших приміщеннях.

Особливості YLI Electronic YB-500C(LED):

• Тип замку: електроригельний
• Тип установки: врізний
• Сила утримання: 1000 кг
• Таймер затримки: 0 | 3 | 6 | 9 сек.
• Виходи: NO/COM
• Без харчування: закритий
• Живлення: 12V
• Споживання: 960мА (робоче) | 180мА (режим очікування)
• Розміри: замок: 210x25x42 (мм) планка у відповідь: 90x25x2мм ригель: діаметр 16 мм, довжина 13 мм (прямий)

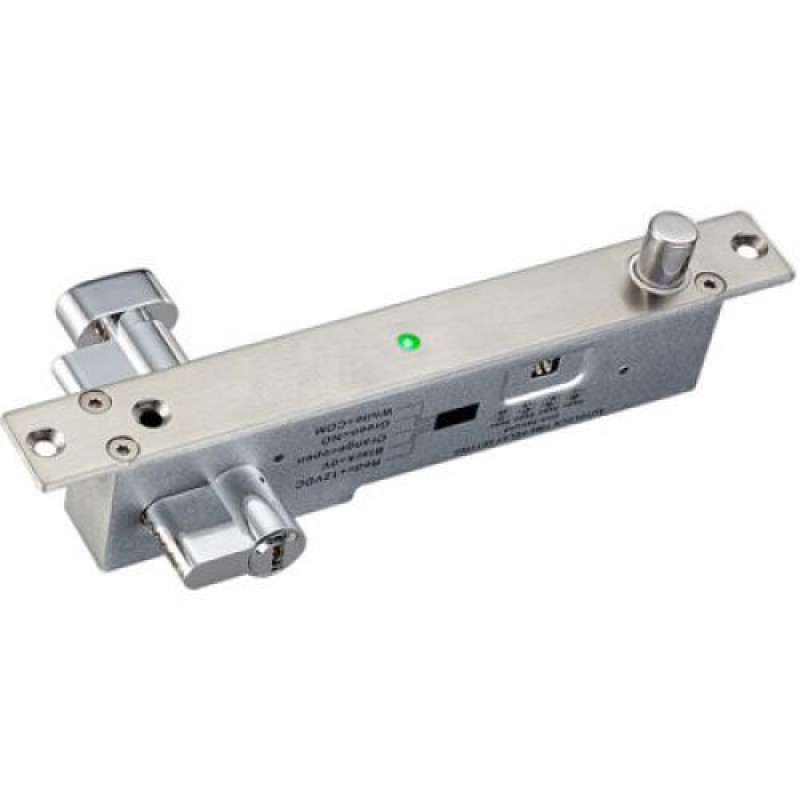

• Вбудований індикатор стану дверей
• Двері автоматично зачиняються, якщо не були відчинені протягом 5 секунд

Встановлення електроригельного замку YLI Electronic YB-500C(LED):

1. Налаштуйте таймер затримки (перемикається на замку)
2. Вирубайте нішу у дверній коробці/двері розміром 35мм х 137.6 мм | глибиною 40 мм і встановіть замок врівень із поверхнею
3. Для встановлення замка в металеву дверну коробку використовуйте спеціальні кріпильні накладки з комплекту
4. Прикладіть накладку на замок та зафіксуйте шурупами
5. Встановіть планку у відповідь таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і планкою у відповідь повинна бути не більше 8 мм
6. Згідно з інструкцією підключення, під'єднайте електричний замок YB-500C LED до живлення та керуючих пристроїв системи контролю доступу
